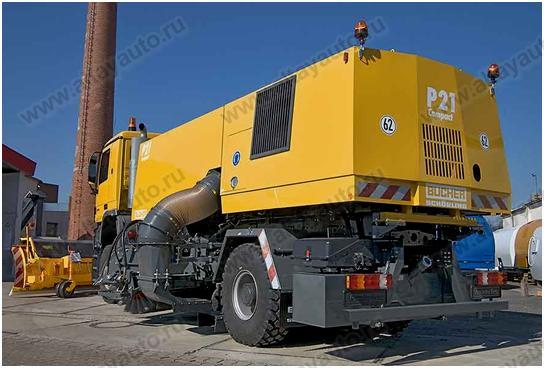

Компактная снегоуборочная подметальная машина собирается на специально адаптированном для этого шасси. Монтируемые агрегаты имеют особенность модульного монтажа.
Подметальная щетка для улучшения эффективности подметания работает совместно с воздухо-продувочным агрегатом, но в случае необходимости агрегаты могут работать раздельно, независимо друг от друга.
Применение машины
Основным назначением машины является содержание аэродромных покрытий – взлетно-посадочных полос, рулежных дорожек, перронов и мест стоянок авиационной техники. Для удаления снега, слякоти, грязи с аэродромных покрытий на машине, спереди, дополнительно к имеющимся агрегатам машины, устанавливается снежный плуг.
Диапазон рабочих температур использования машины от -25°С до +40°С (машина удобна в применении как воздухо-продувочная машина в летнем варианте эксплуатации).
Эксплуатационные размеры
Длина машины (без снежного плуга)
9450 мм
Ширина машины (по выступающим за габарит частям воздуходувочного агрегата)
4200 мм
Ширина уборки при установке щеточного агрегата на угол в 30° (без учета ширины уборки снежного плуга)
3670 мм
Ширина уборки при установке щеточного агрегата на угол в 36° (без учета ширины уборки снежного плуга)
3400 мм
Колесная база
5600 мм
Размеры машины при установке агрегатов в транспортное положение
Ширина машины
2500 мм
Высота машины
3600 мм
Высота машины (при поднятой для обслуживания крыше моторного отсека)
4520 мм
Двигатель
Дизельный двигатель Мерседес Бенц, типа ОМ 501LAV-образный 6-ти цилиндровый с турбонаддувом и промежуточным охладителем, объемом 11’950 см3, мощностью OM 501 LA, 260KW/354 л.с. при 1950 об/мин.
Топливный бак, емкостью 600 литров, предназначен для питания, как двигателя шасси, так и двигателя спецоборудования, установленного сзади.
Гидравлическая система
Основными функциями гидравлических систем машины является: привод и управление подметальной щеткой, привод во вращение вентилятора воздуходувочной системы, привод во вращение вентилятора радиатора охлаждения масла, управление перемещением рабочих агрегатов.
Электрическая система
Напряжение в сети
24 В
Аккумуляторные батареи 2Х24В
164 Ач
Информационный кабель
CANbus
Шасси
На раму шасси машины монтируются двигатели, вентилятор воздуходувочной системы и узлы и агрегаты подметального оборудования, монтируемые как модульные конструкции.
В качестве шасси используется специально подготовленное, полноприводное, двухмостовое шасси коммерческого грузовика, базовой основой которого является штатно Mercedes-BenzActros 2036 4X4. Колеса однорядные с размером шин 14R20.
Кабина и моторный отсек двигателя спецоборудования
В качестве кабины используется кабина коммерческого грузовика. В кабине имеется акустическая предупредительная система о предупреждении достижения допустимых порогов рабочих температур систем и уровней жидкостей. Несъемный, стационарно установленный проблесковый маяк. Набор, необходимых для эксплуатации машины, ключей, инструмента и приспособлений. Крыша и стены моторного отсека снабжены эффективной звукоизоляцией. Подъем крыши моторного отсека спецоборудования осуществляется гидравлически, используя либо энергию работающего дизеля, создающего гидронасосами давление в гидросистеме спецоборудования, либо электрогидравлическим способом, используя энергию аккумуляторных батарей для привода электрогидравлического насоса, специально для этого установленного в гидросистеме.
Показатели скоростей движения машины
Рабочая скорость (максимальная)
до 60 км/час
Рабочая скорость (рекомендуемая)
до 45 км/час
Рабочие показатели машины
Технический показатель очистки
145000 м2/час
Максимальная высота снежного покрова для очистки без снежного плуга
10 см
Подметальная щетка
Диаметр
915 мм
Длина
4’200 мм
Рабочие положения, влево/вправо
30°/33°/36°
Скорость вращения прогрессивно регулируемая
500-900 об/мин
Привод подметальной щетки
Гидравлический
Зазор между подметальной щеткой и покрытием в поднятом состоянии
180 мм
Система водушного дутья
Вентилятор
VRE0400/5011
Привод вентилятора
Гидравлический
Скорость вращения
3300 об/мин
Скорость воздушного потока на выходе из шахты (замерено)
600 км/час
Производительность
570 м3/мин
Пульт управления
Технический графический интерфейс
OPUS 21
Снежный отвал PVF51-6
Общая длина
6000 мм
Ширина уборки под 320
5100 мм
Секций-скребков
6
Высота уборки
1100 мм
Вес
1970 кг
Материал скребков
вулколан
Подъём/опускание, поворот влево/вправо
гидравлически
